2CDG110216R0021
Part Number: 2CDG110216R0021
Product Information
Extended Description

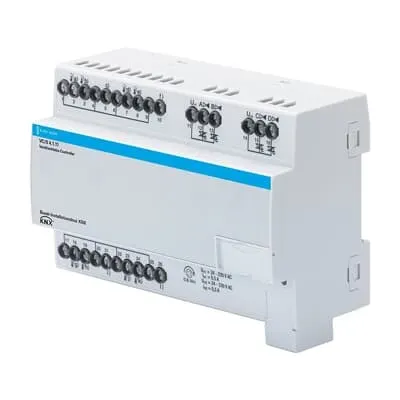

2CDG110216R0021 ABB: For the control of heating and cooling applications with thermoelectric valves. 4 indpendent channels. Each channel with integrated controller, 3 inputs and one valve drive output (24…230V AC).
Instructions and Manuals
Installation and Operating Instructions (.PDF) [EN] VC/S 4.x.11
Wiring Diagram
Connection diagram (.SVG) [XX] VC/S 4.1.1
Mounting Type
DIN-Rail
Degree of Protection
IP20
Data Sheet, Technical Information
Technical Data (.PDF) [DE] VC/S 4.1.11
Special Functions
Valve Protection
Number of Outputs
4
Number of Digital Inputs
12
Number of Inputs
Analog (0 ... 10 V / 4 ... 20 mA) 12
Compatible Bus Systems
KNX (TP)
Manipulated Variable
Continious
Product Range
KNX
Transmission Standard
Twisted Pair Wiring
Manual Operation
No
Voltage Range
230 V AC
Auxiliary Voltage AC/DC
10 ... 30 V DC
Output Current Maximum (Iout)
0.5 A
Load Type
Electrical drives
Color
light grey
Width in Number of Modular Spacings
8.0
Product Net Width
140 mm
Product Net Height
90 mm
Product Net Depth / Length
63.5 mm
Product Net Weight
0.27 kg
Replacement Product ID (NEW)
2CDG110216R0011
RoHS Information
CE & RoHS Declaration of Conformity (.PDF) [XX] VC/S 4.1.11
RoHS Status
Following EU Directive 2011/65/EU
REACH Declaration
Declaration regarding the REACH-Regulation
REACH Information
False - does not contain substances > 0.1 mass percentage
REACH Date
20231212
Conflict Minerals Reporting Template (CMRT)
Conflict Minerals Reporting Template
WEEE Category
5. Small Equipment (No External Dimension More Than 50 cm)
WEEE B2C / B2B
Business To Consumer
Declaration of Conformity - CE
CE & RoHS Declaration of Conformity (.PDF) [XX] VC/S 4.1.11
ETIM 9
EC001586 - Heating actuator for bus system
eClass
V11.0 : 27143147
Object Classification Code
A
