ABB 2CPX035616R9999 EEG-board 5P 88A 415V VDE AR-N 4105
Part Number: 2CPX035616R9999
Quick Summary
ABB EEG-board is a modular distribution solution for high-current electrical distribution in industrial enclosures. It helps engineers avoid space conflicts and lengthy assembly by delivering a modular distribution panel that is not assembled, ready for field wiring and quick sealable connections. It is certified and compliant with VDE AR-N 4105:2018-11, EU CE, RoHS, and REACH declarations, supporting TN-S earthing and suitability for TT systems. With 5 poles, a rated current of 88 A, and a rated operating voltage of 415 V, the EEG-board provides robust protection in demanding environments. This combination delivers installation relief, regulatory confidence, and streamlined procurement for industrial facilities.
Product Information
Extended Description

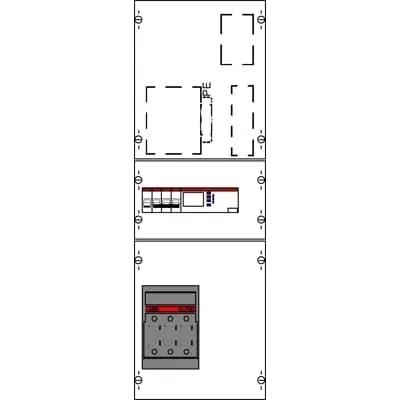

2CPX035616R9999 ABB: EEG-board, Modular distribution panel not assembled, applicable standards: VDE AR-N 4105:2018-11, Rated operational voltage 415V AC 50 Hz, rated current 88 A, Rated current of the assembly of switchgear and controlgear InA 88 A, dimensions in mm (H x W x D): 1050 x 250 x 160, Earthing system TN-S, also suitable for TT-System, 5-pole, covers out of Plastic, Quick sealable connection
Rated Operational Voltage
Maximum 415 V
Rated Current (In)
88 A
Rated Operational Current (Ie)
88 A
Number of Poles
5P
Number of Switches
1
Number of TSG Panels
0
Enclosure Type
EEG-board
RoHS Information
EU Declaration of Conformity Meter panels for half indirect metering
RoHS Status
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
RoHS Date
20240903
REACH Declaration
Declaration regarding the REACH – Regulation ABB STRIEBEL & JOHN
REACH Information
False - does not contain substances > 0.1 mass percentage
REACH Date
20240902
Conflict Minerals Reporting Template (CMRT)
Conflict Minerals Reporting Template
SCIP
bcf5c0a1-f9a0-4763-85ae-4e4565674d7a Germany (DE)
WEEE Category
4. Large Equipment (Any External Dimension More Than 50 cm)
WEEE B2C / B2B
Business To Business
Product Net Width
250 mm
Product Net Height
1050 mm
Product Net Depth / Length
160 mm
Product Net Weight
13.062 kg
Package Level 1 Units
pack 1 piece
Package Level 1 Gross Weight
13.584 kg
Declaration of Conformity - CE
EU Declaration of Conformity Meter panels for half indirect metering
Data Sheet, Technical Information (Part 2)
Circuit and distribution diagram KBN4S0110
ETIM 8
EC001897 - Distributor assembly switch
ETIM 9
EC001897 - Distributor assembly switch
eClass
V11.0 : 27400611
Object Classification Code
U
Feature: 5P EEG-board enclosure supports high-current module distribution. Business Impact: Enables reliable power routing with compact footprint, reducing cabinet crowding and improving thermal management. Application: Ideal for modular distribution in industrial switchgear assemblies and new-build or retrofit panels. Feature: Not assembled out of the box, field-wiring ready design. Business Impact: Cuts on-site labor time and risk during commissioning, accelerating project timelines. Application: Retrofit projects and rapid deployments in manufacturing plants. Feature: RoHS and REACH compliance with EU Declaration of Conformity and WEEE handling. Business Impact: Simplifies procurement and ensures regulatory conformity, minimizing risk and potential penalties. Application: Purchasing for regulated sectors like automotive, chemicals, and process industries. Feature: TN-S earthing compatibility with TT-system suitability. Business Impact: Flexible installation across different building grounding schemes, reducing engineering hassles. Application: Power distribution in factories and commercial facilities with varied earthing practices. Feature: Dimensions and weight (1050 x 250 x 160 mm; 13.062 kg). Business Impact: Fits standard enclosures and supports straightforward handling in constrained spaces. Application: Retrofit or new installation in compact switchgear housings. Feature: Data sheet and circuit diagrams (KBN4S0110) available for quick engineering reference. Business Impact: Improves BOM accuracy and speeds up wiring diagrams, reducing design cycles. Application: Engineering teams planning control panels and distribution boards.
Get a Quick Quote for a ABB 2CPX035616R9999
Chat with us on WhatsApp - fast responses guaranteed
Need to speak with someone? We'll call you back within 2 hours during business hours
Interested in ABB 2CPX035616R9999?
Enquire Now
FAQs
The EEG-board arrives non-assembled, designed for field wiring with quick-seal connections. Ensure compatibility with TN-S earthing, TT-system suitability, and 1050 x 250 x 160 mm clearance. Use the provided circuit diagrams (KBN4S0110) to guide wiring, mount securely in a suitable enclosure, and verify 415 V nominal operation and 88 A rating before energizing.
Key specs include 5 poles, 1 switch, 88 A rated current, 415 V rated operational voltage, and 1050 x 250 x 160 mm dimensions. The unit weighs 13.062 kg and uses plastic covers with quick-seal connections, supporting TN-S earthing and compatibility with TT systems.
Yes. The EEG-board is designed for TN-S earthing and is suitable for TT-system installations, giving engineers flexibility across building grounding schemes. This reduces rework during commissioning and simplifies site-specific grounding documentation.
The product carries EU Declaration of Conformity, RoHS compliance, and REACH declarations, along with WEEE categorization and SCIP reference. It conforms to VDE AR-N 4105:2018-11, supporting safe, regulation-compliant distribution panel installations in industrial environments.
Benefits include reduced on-site labor from field-wiring readiness, faster commissioning with clear wiring diagrams, improved regulatory compliance reducing risk, and a compact, 5P 88 A, 415 V solution that fits standard enclosures, enabling quicker project timelines and lower lifecycle costs.
