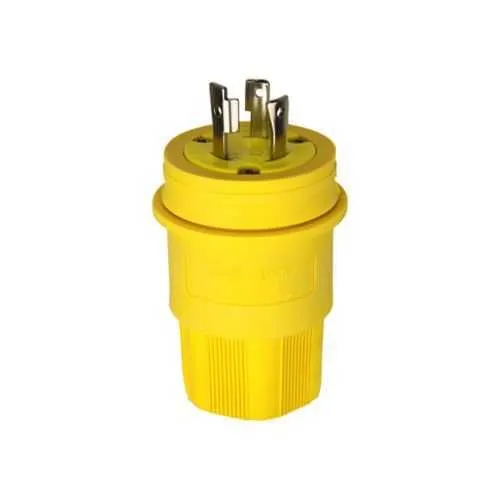

Eaton L630PW Watertight locking plug - L6-30 IP67
Part Number: L630PW
Quick Summary
Eaton Arrow Hart watertight locking plug is engineered to deliver reliable power connections in wet, dusty industrial environments. This plug supports back wiring and accepts #18-10 AWG conductors, helping maintenance crews reduce field time and errors. Designers and procurement engineers often struggle with current ratings and sealing across demanding use cases; this model delivers 30A at 250V with IP67 protection, providing confidence in outdoor or wash-down areas. Beyond IP67, the unit is RoHS compliant and UL/CSA listed, ensuring regulatory alignment and safer installations. Built with a nylon body and Santoprene seal, it combines durability with predictable performance, lowering total cost of ownership for repeatable, service-friendly connections in harsh settings.
Product Information
Extended Description
L630PW Eaton: Eaton Arrow Hart watertight locking plug, #18-10 AWG, 30A, Industrial, 250V, Back wiring, Yellow, Steel, Watertight, L6-30, Two-pole, Three-wire, Santoprene, 0.43 to 1.15 in, IP67
Product Name
Eaton Arrow Hart watertight locking plug
Catalog Number
L630PW
UPC
040893641799
Product Length/Depth
6.78 in
Product Height
3.84 in
Product Width
4.39 in
Product Weight
1.025 lb
Compliances
RoHS Compliant Federal Specifications Classification W-C375
Certifications
CSA certified UL Listed NOM cULus Listed
Amperage Rating
30A
Degree of protection
IP67
NEMA configuration
L6-30
Number Of Poles
Two-pole
Number of wires
Grounding 3
Torque rating
20 lbf-inch
Voltage rating
250 V
Environmental resistance
NEMA 4 NEMA 6P NEMA 6 IP67 NEMA 4X
Allowable wire size
#18-10 AWG
Wiring method
Back
Color
Yellow
Contact material
Nickel plated brass
Application
Industrial
Cord diameter
0.43-1.15 in
Design type
Watertight locking plug
Device grade
Extra heavy-duty industrial specification grade
Face/body material
Nylon
Material
Santoprene
Special features
Watertight
Type
Locking plug
Feature: Watertight construction with IP67/NEMA ratings → Business Impact: Protects downstream equipment from water, dust, and washdown exposure, reducing unplanned downtime and maintenance costs. Application: Outdoor equipment bays, food-and-beverage processing lines, and washdown-ready facilities. Feature: NEMA L6-30, two-pole, three-wire configuration rated at 30A/250V → Business Impact: Enables standard, high-current connections for motors and pumps without temporary adapters, improving installation speed and reducing panel footprint. Application: Industrial motors, conveyors, and pumping systems. Feature: Back wiring support for #18-10 AWG conductors → Business Impact: Streamlines field terminations, lowers labor time, and minimizes miswiring risk. Application: Control panels, junction boxes, and field assemblies. Feature: Nylon face/body with Santoprene seal and nickel-plated brass contacts → Business Impact: Delivers chemical and impact resistance with durable electrical contacts, extending lifecycle in tough environments. Application: Harsh plant floors, chemical processing areas, and outdoor equipment enclosures. Feature: RoHS compliance and CSA/UL listings → Business Impact: Facilitates regulatory approvals and supplier audits, accelerating procurement and reducing compliance risk. Application: Any regulated industrial installation requiring certified components. Feature: Backed by a 0.43–1.15 in cord diameter range and 20 lbf-in torque rating → Business Impact: Ensures consistent terminations and reliable mating with standard cords, lowering rework and warranty claims. Application: Flexible wiring setups for motor starters and watertight power taps.
Get a Quick Quote for a Eaton L630PW
Chat with us on WhatsApp - fast responses guaranteed
Need to speak with someone? We'll call you back within 2 hours during business hours
Interested in Eaton L630PW?
Enquire Now
FAQs
Yes. The L630PW is designed for back wiring and accepts #18-10 AWG conductors, enabling quick terminations and secure electrical connections. This configuration reduces现场 material handling and minimizes risk of strain or loose connections, which translates to higher installation reliability in industrial environments.
The plug is rated for 30A at 250V and features IP67 ingress protection with NEMA L6-30 configuration. Construction includes nickel-plated brass contacts and a Santoprene seal housed in a Nylon body, delivering robust performance in washdown, dust, and outdoor applications while maintaining dependable current delivery.
Ideal for industrial motors, pumps, conveyors, and outdoor equipment operating in harsh environments such as food processing, chemical plants, and manufacturing floors. The combination of watertight sealing, rugged housing, and standard L6-30 acceptance makes it suitable for any application requiring reliable 30A power connections with easy field maintenance.
This plug is RoHS compliant and UL/CSA listed, with additional Federal Specifications alignment (W-C375). These certifications support regulatory compliance, supplier qualification, and safer procurement practices, reducing risk in audits and ensuring compatibility with other certified components.
By enabling back wiring, IP67 protection, and rugged, long-life materials, the L630PW reduces field termination time, minimizes downtime, and lowers replacement frequency. Its robust construction and certifications also streamline maintenance planning and regulatory approvals, delivering a favorable return on investment through improved uptime and lower lifecycle costs.
